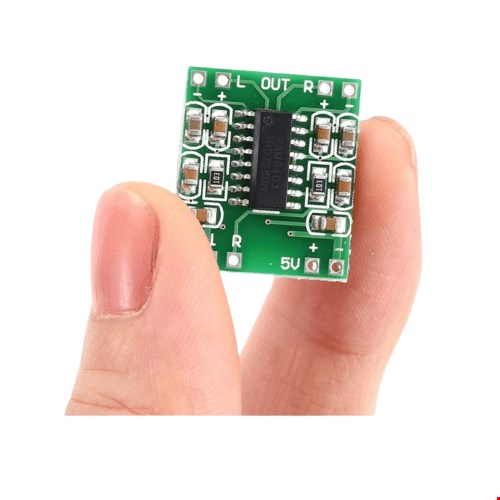

ماژول آمپلی فایر استریو 2x3W مدل PAM8403

نکات مهم نصب و راه‌اندازی

آمپلی فایر PAM8403 برای اتصال ورودی پلیر و.. حتما از کابل‌های شیلد دار مناسب استفاده نمایید تا کارایی و کیفیت صدای خروجی ماژول به حداکثر برسد.

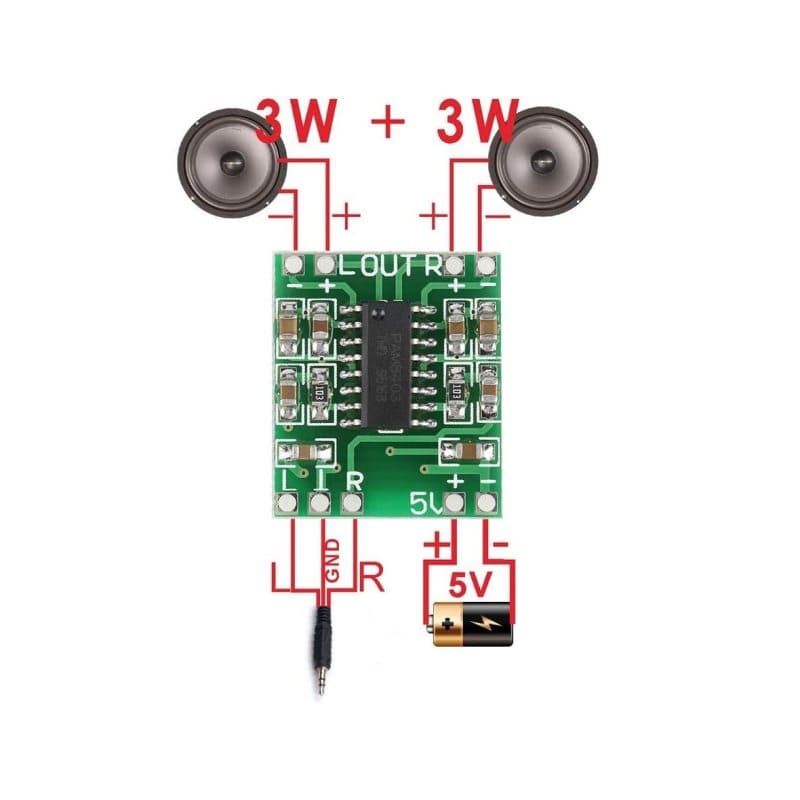

ولتاژ ورودی و اسپیکرها را دقیقا طبق دیتاشیت درنظر بگیرید. ( می توان از درگاه USB یا آداپتور 5 ولت 2 آمپر یا یک عدد باتری لیتیومی 3.7 ولت یا سه عدد باتری 1.5 ولتی بهره برد.

هرگونه اتصال کوتاه، جابه‌جایی در اتصال قطب‌های برق ورودی پلاریته، اتصال خروجی ماژول PAM8403 باعث آسیب به برد خواهد شد.

هرگز میزان ولتاژ ورودی بیش از 5 ولت نباشد. می‌توانید برای ورودی از یک فیش مادگی آداپتور سیم دار نیز استفاده کنید.

ماژول به دلیل مصرف بسیار پایین نیازی به هیت سینک و فن نخواهد داشت هرچند می‌توان برای اطمینان بیشتر از این موارد بهره برد.

برای جلوگیری از نویز می‌توانید از یک خازن در ورودی تغذیه بهره ببرید. نویز احتمالی مربوط به تغذیه ورودی است و باید از دو خازن الکترولیت موازی یا سرامیکی یا تانتال با ولتاژ مناسب به صورت موازی در ورودی منبع تغذیه بهره برد..

در صورت نیاز به اتصال به برد آردوینو پایه های L و R و GND زمین باید به برد آردوینو متصل گردند. هرچند پیشنهاد می‌شود تغذیه ماژول جداگانه درنظر گرفته شود.

در صورت شنیدن صدای تق تق از بلندگوها در صداهای بالا ممکن است مورد از آمپر پایین منبع تغذیه، نیم سوز شدن تراشه، ضعیف بودن بلندگوها یا بالا بودن میزان سیگنال ورودی باشد. ( سیگنال با مقاومت یا ولوم دوبل 10K در ورودی قابل تنظیم است. )
