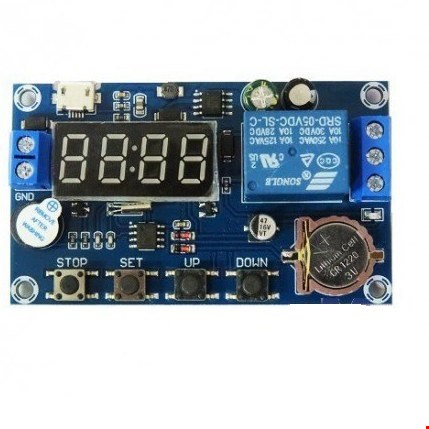

ماژول تایمر و ساعت مدل XY-BJ ورودی Micro USB با رله و نمایشگر

پس از اتصال تغذیه به ماژول، نمایشگر پارامترهای ساعت و دقیقه را نمایش می‌دهد با فشردن و نگه داشتن کلید DOWN به مدت 2 ثانیه نمایشگر به مدت چند ثانیه عبارت “YEA” را نمایش می‌دهد و پس از آن استفده از کلید های UP و DOWN می‌توانید پارامتر سال را تنظیم نمایید. سپس با فشردن کلید SET نمایشگر به مدت چند ثانیه عبارت “dAE” را نمایش می‌دهد. در این قسمت با استفاده از کلید های UP و DOWN می‌توانید ابتدا پارامتر ماه و پس از فشردن کلید SET می‌توانید پارامتر روز را تنظیم نمایید. با فشردن دوباره کلید SET نمایشگر به مدت چند ثانیه عبارت “HOU” را نمایش می‌دهد. این بار هم مانند قبل می‌توانید با استفاده از کلید های UP و DOWN پارامتر ابتدا پارامتر دقیقه و و پس از فشردن کلید SET پارامتر ساعت را تنظیم نمایید. با فشردن دوباره کلید SET ماژول به صفحه اصلی باز میگردد و پارامتر تنظیم شده ی ساعت و دقیقه را نمایش می‌دهد. با فشردن و نگه داشتن کلید SET به مدت 2 ثانیه ماژول وارد بخش تنظیم دوره‌ها می‌شود. در بخش تنظیم دوره‌ها بایستی ابتدا با استفاده از کلید های UP و DOWN یکی از دور‌ه‌های PE-1 تا PE-5 را انتخاب نموده و سپس کلید SET را فشار دهید. سپس یکی ازMode های P-1 تا P5 را با استفاده از کلید های UP و DOWN انتخاب کنید (“----“ نشانگر این است که این حالت از قبل تنظیم شده است) پس از انتخاب حالت با فشردن کلید SET نمایشگر به مدت چند ثانیه عبارت “OPE” را نمایش میدهد که به معنای زمان شروع می‌باشد را می‌توانید پس از آن با استفاده از کلید های UP و DOWN تنظیم نمایید. با فشردن کلید SET این‌بار نمایشگر عبارت “CLE” را به مدت چند ثانیه نمایش می‌دهد که به معنای زمان اتمام دوره می باشد. با فشردن دوباره کلید SET نمایشگر عبارت “dAE” را نمایش می‌دهد. این پارامتر برای تنظیم تاریخ می‌باشد. سپس ماژول به صفحه اصلی بازمیگردد.
